Kemiska processmiljöer är till sin natur flyktiga. Närvaron av brandfarliga lösningsmedel, reaktiva intermediärer och brännbart damm innebär att även ett tillfälligt syreintrång i ett förseglat kärl, rörledning eller lagringstank kan utlösa katastrofala konsekvenser. Traditionella metoder för brandsläckning och explosionförebyggande – ventilationskontroller, jordsystem, gnistsäker utrustning – adresserar antändningskällor, men de eliminerar inte själva oxidationsmedlet.
Inert gas filt åtgärdar problemet vid dess rot. Genom att ersätta syre med ett inert medium - vanligtvis kväve - under det tröskelvärde som krävs för att upprätthålla förbränning (i allmänhet under 8% O2 i volym för de flesta kolvätemiljöer) kan anläggningar göra explosiva atmosfärer kemiskt inerta oavsett antändningsrisken. Detta tillvägagångssätt kodifieras alltmer i internationella standarder som ATEX, IECEx och NFPA 69, som nu uttryckligen erkänner kontinuerlig inertering som en primär metod för förebyggande av explosioner snarare än en kompletterande åtgärd.
Utvecklingen från periodiska leveranser av kvävecylindrar till kontinuerlig generering på plats markerar ett strukturellt skifte i hur kemiska fabriker tar sig an denna utmaning - och PSA-kvävegeneratorer sitter i centrum för den övergången.

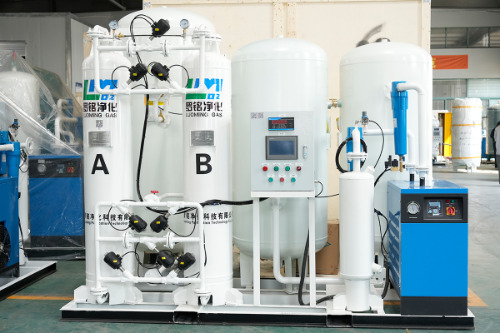

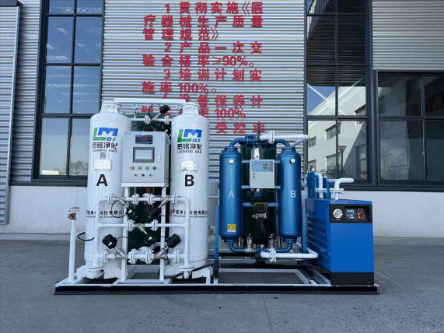

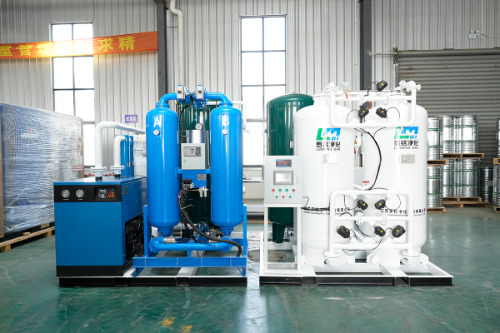

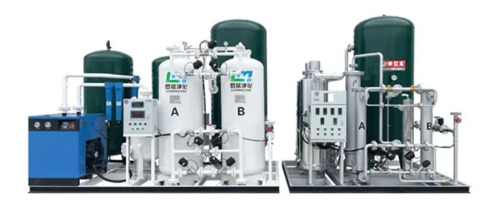

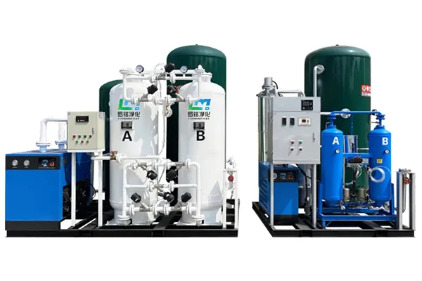

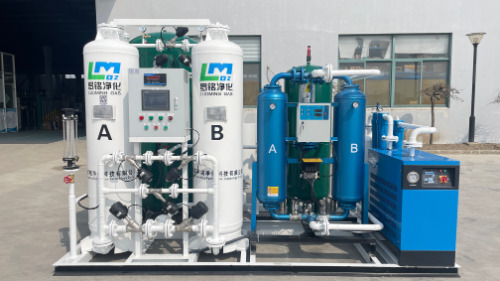

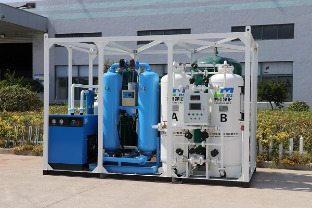

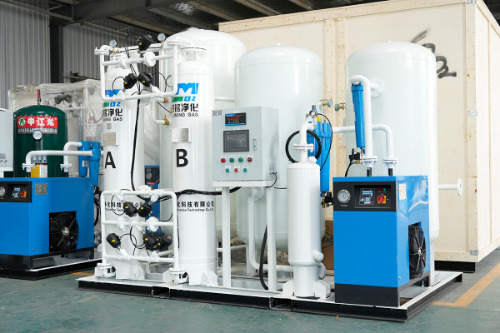

Pressure Swing Adsorption (PSA) är en gasseparationsprocess som utnyttjar den differentiella adsorptionsaffiniteten hos material - oftast kolmolekylsil (CMS) - för syre- och kvävemolekyler under varierande tryckförhållanden. I ett typiskt PSA-system med två torn:
Moderna PSA-system designade för kemiska explosionssäkra zoner är konstruerade för att leverera kväverenhet från 99,0 % till 99,999 % , med flödeshastigheter skalbara från några Nm³/h för små reaktorer till tusentals Nm³/h för renings- och täcksystem i raffinaderiskala. Det avgörande är att renhetsnivån är justerbar i realtid – vilket gör att operatörerna kan sänka till 99,5 % för allmänna reningsapplikationer eller öka till 99,99 % för syrekänsligt katalysatorskydd, utan att stoppa produktionen.
| Applikationsscenario | Erforderlig N₂ Renhet | Typiskt flödesområde |
|---|---|---|
| Förrådstank filt | 99,0 % – 99,5 % | 10 – 500 Nm³/h |
| Reaktorinertering och rening | 99,5 % – 99,9 % | 50 – 2 000 Nm³/h |
| Katalysatorskydd | 99,99 % – 99,999 % | 5 – 200 Nm³/h |
| Rensning och driftsättning av rörledningar | 99,0 % – 99,5 % | 100 – 5 000 Nm³/h |
Integrera en PSA kvävegenerator in i ett riskområde klassificerat som ATEX Zon 1 eller Zon 2 (eller NEC Class I, Division 1/2 i nordamerikanska ramar) innebär mer än att välja en tekniskt lämplig maskin. Utbyggnaden måste samtidigt uppfylla både de processtekniska kraven och begränsningarna för områdesklassificering.
I de flesta installationer, själva PSA-generatorn är placerad utanför riskzonen — i ett säkert område eller inom en trycksatt inneslutning — med endast kvävetillförselröret som kommer in i det klassificerade området. Detta arrangemang eliminerar behovet av att certifiera hela generatorns sladd för explosionssäker service, vilket minskar kapitalkostnaderna och förenklar underhållet. Där platsbegränsningar gör fjärrplacering opraktisk, används Ex-klassade kapslingar (Ex d, Exp, eller Ex e beroende på komponentkategori) för att skydda elektriska komponenter som kontrollpaneler, magnetventiler och sensorer.
En PSA-kvävegenerator som arbetar i eller nära en kemisk explosionssäker zon måste integreras med en syreanalysator i realtid - både vid generatorns utlopp och vid kritiska leveranspunkter inom processen. Om utloppsrenheten sjunker under börvärdet (t.ex. på grund av CMS-försämring, kompressorfel eller onormal efterfrågan), omdirigerar en automatisk avledningsventil off-spec kväve för att ventilera istället för att tillåta det att komma in i den skyddade zonen. Denna syrerenhetsförregling är en obligatorisk funktion i alla arkitekturer med säkerhetsinstrumenterade system (SIS) som är kompatibel med IEC 61511.
Kemiska processer är sällan steady-state. Batchreaktorer laddar och lossar; lagringstankar andas med temperatur- och produktnivåförändringar; rensningssekvenser förbrukar stora volymer i korta skurar. PSA-system som är designade för dessa miljöer inkluderar frekvensomriktare (VFD) på luftkompressorn, kombinerat med bufferttankstorlekar beräknade att absorbera toppbehov utan renhetsavvikelser. Resultatet är ett system som reagerar dynamiskt på processefterfrågan samtidigt som en kvävetäcke med konstant övertryck — Ett grundläggande krav för att förhindra luftinträngning under trycksänkningshändelser.
Historiskt sett har kemiska anläggningar hämtat kväve från bulkvätskeleveranser eller högtryckscylindergrenrör - en modell som introducerar både risk för leveranskedjan och betydande livscykelkostnader. En anläggning som kontinuerligt förbrukar 500 Nm³/h kväve kommer under en femårsperiod att spendera betydligt mer på levererad gas än på kapital- och driftskostnaden för ett likvärdigt PSA-system. Oberoende livscykelanalyser visar genomgående återbetalningsperioder på 18–36 månader för medelstora till stora kemiska anläggningar som byter från levererat kväve till PSA-generering på plats, med fortsatta besparingar på 40–70 % av kvävekostnaderna därefter.
Utöver de direkta kostnaderna eliminerar generering på plats säkerhets- och logistikriskerna förknippade med lagring av flytande kväve i bulk – inklusive kryogena brännskador, tryckavlastningshändelser och leveransschemaberoenden som kan tvinga fram produktionsstopp. För explosionssäkra zonapplikationer där kvävetillgänglighet är ett säkerhetskritiskt verktyg snarare än en valfri processinsats, är denna försörjningsförmåga utan tvekan mer värdefull än enbart kostnadsbesparingarna.
Moderna PSA-enheter har också fjärrövervakningsmöjligheter – överföring av renhets-, flödes-, tryck- och utrustningsdata till anläggningens DCS- eller SCADA-system – vilket möjliggör förutsägande underhåll och minskar oplanerad stilleståndstid. CMS sängliv, vanligtvis 5–10 år under korrekta driftsförhållanden, kan utökas ytterligare genom filtrering av inloppsluft och fuktkontroll, vilket gör PSA-kvävegeneratorer till de verktyg med lägst underhåll i en kemisk fabriks tillgångsportfölj.
Konvergensen av strängare regulatoriska standarder, stigande försäkringskrav för explosionssäkra kemiska anläggningar och den påvisade tillförlitligheten hos modern PSA-teknik har effektivt etablerat en ny baslinje för skydd mot inertgas. Anläggningar som fortfarande förlitar sig på periodiska kvävereningar, manuella cylinderbyten eller underdimensionerade täckningssystem överensstämmer i allt högre grad – inte bara med externa standarder utan med de interna risktoleransramarna för försäkringsbolag och företagens EHS-funktioner.
Det som idag utmärker ett PSA-kväveskyddssystem av bästa klass för kemiska explosionssäkra zoner inkluderar:
I takt med att kemiska anläggningar står inför ett ökande tryck för att demonstrera proaktiv explosionsriskhantering – från tillsynsorgan, försäkringsbolag och i allt högre grad från nedströmskunder som utför granskningar av leveranskedjan – har PSA-kvävegeneratorer flyttats från ett kostnadsoptimeringsverktyg till en central del av processsäkerhetsinfrastrukturen. Riktmärket har ändrats: kontinuerligt skydd för inert gas på plats är inte längre premiumalternativet. Det är den förväntade standarden.
